Bilder und Beschreibung Technik Uher Report -S

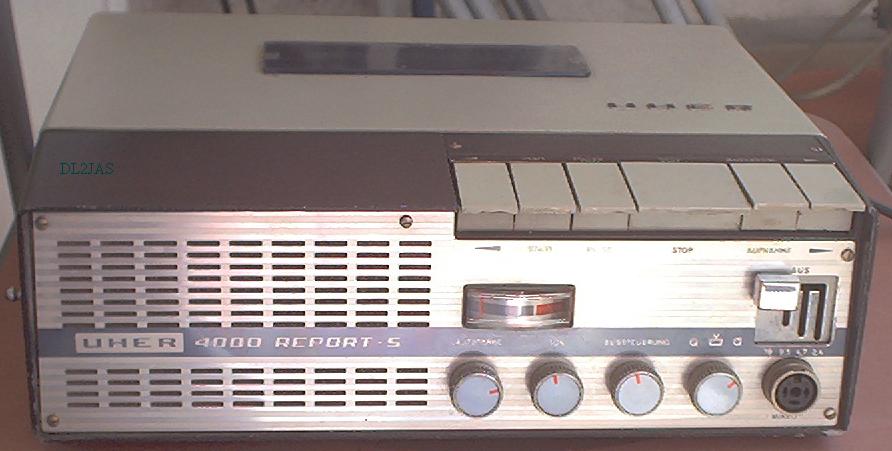

Frontansicht Report-S

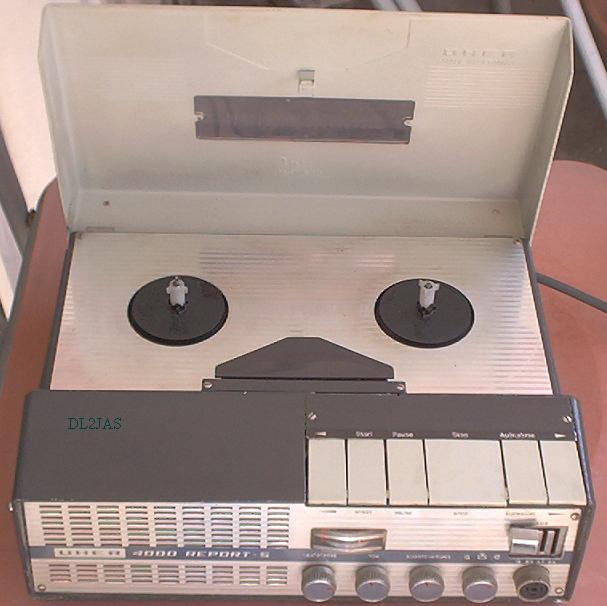

Report-S mit offenem Deckel

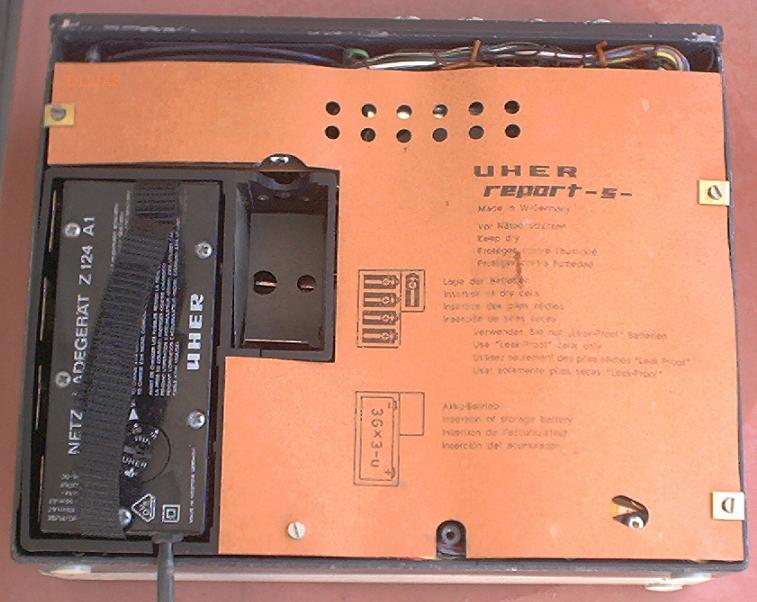

Unterseite Report-S

So sieht eine Report-S aus, wenn die Bodenklappe abgenommen wird.
Das eingeschobene Netzteil stammt von einer Uher Report Monitor.

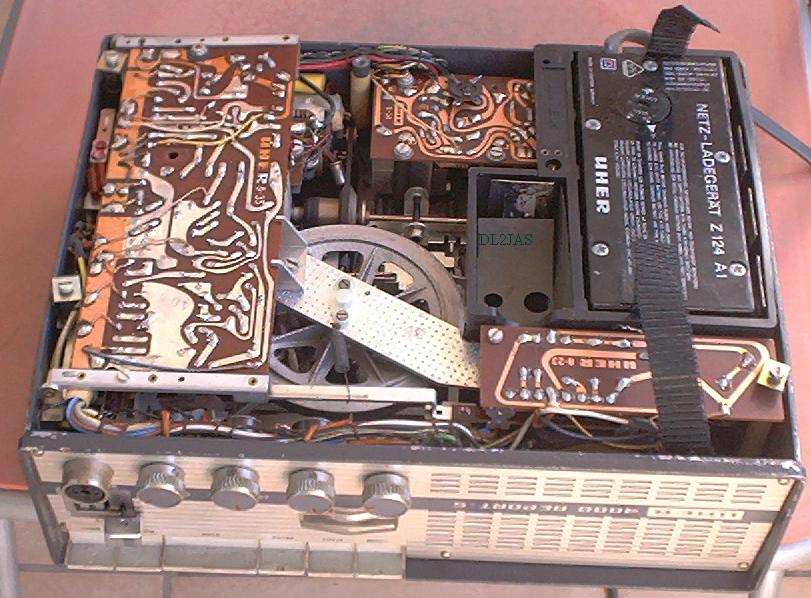

Ansicht Unterseite

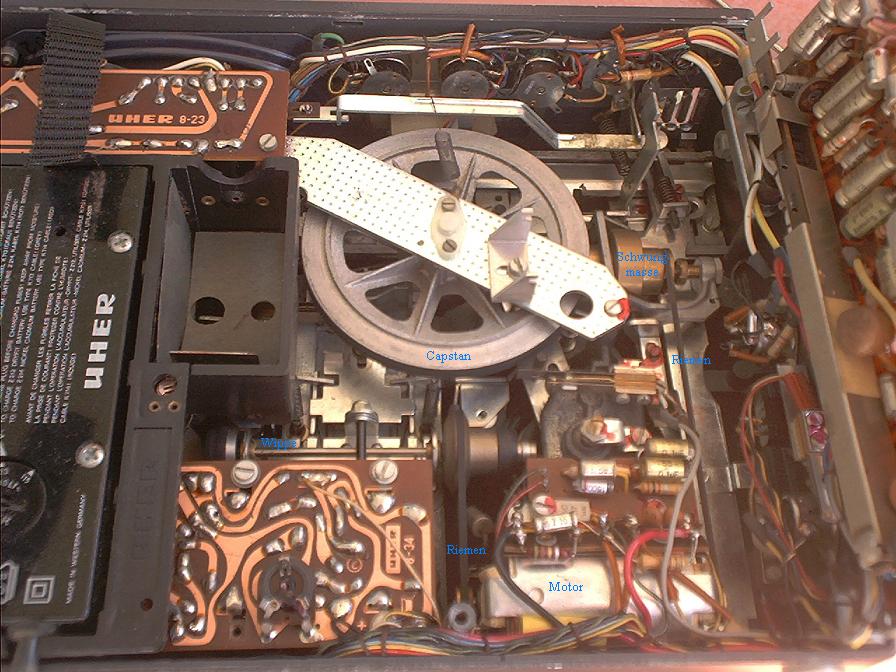

Report-S Antrieb

Hier sieht man, wie der Antrieb funktioniert. Der Motor treibt zwei Riemen an, einer geht zur Wippe und einer geht zur Schwungmasse.
Die bewegliche Wippe sorgt für Vorspulen, Rückspulen und Wickelzug bei Aufnahme/Wiedergabe. Sie wird vom linken Riemen angetrieben.
Der rechte Riemen treibt die Schwungmasse an. Diese treibt die Capstanwelle, das große Rad im Bild, über die schwarze Gummibeschichtung an.
Die Schwungmasse hat vier Durchmesser und wird mechanisch über den Geschwindigkeitswahlschalter verschoben, Wahl der Geschwindigkeit.
Der geregelte Motor dreht sich immer mit konstanter Drehzahl. Die Bandgeschwindigkeit wird vom Durchmesser der Schwungmasse bestimmt.

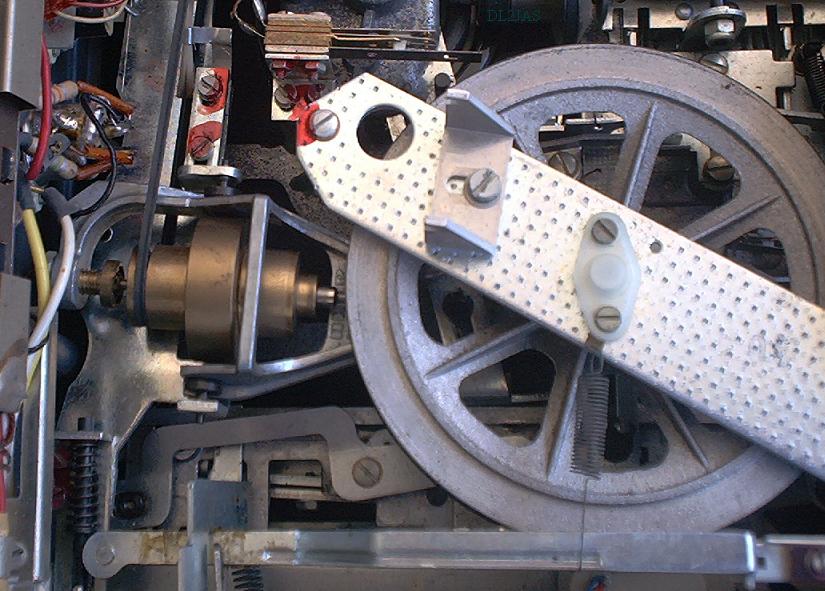

Nahaufnahme Geschwindigkeitsumschaltung

Hier in der Nahaufnahme sieht man, wie es mit der Geschwindigkeitsumschaltung funktioniert. Die Schwungmasse wird durch den Geschwindigkeitswahlschalter seitlich verschoben. Das Gerät ist gerade in Stellung Wiedergabe, Geschwindigkeit 2,4 cm/sec. Man sieht schön die vier Laufflächen mit den sich verdoppelnden Durchmessern.

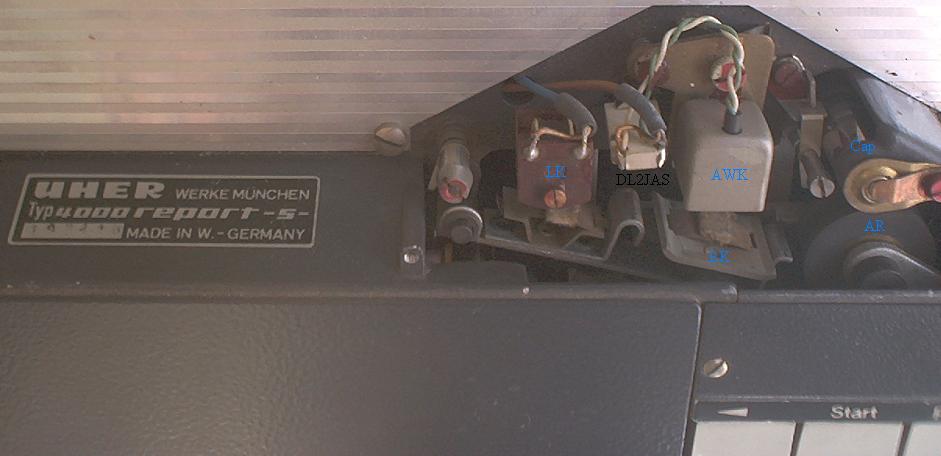

Report-S, Bandführung und Köpfe

In diesem Bild sind die beiden Abdeckungen abgenommen.
LK: Löschkopf
AWK: Kombikopf halbspur mono für Aufnahme und Wiedergabe
BR: Brummklappe
Cap: Capstanwelle, sieht man von unten als großes Rad
AR: Andruckrolle

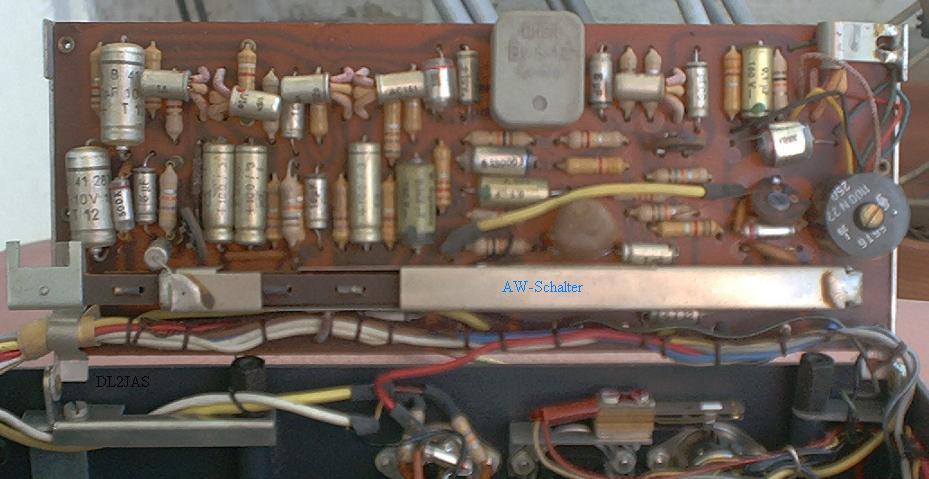

Report-S Platine Aufnahme und Wiedergabe

Hier sieht man die hochklappbare Platine für Aufnahme und Wiedergabe. Die Germaniumtransistoren mit ihren langen ummantelten Drähten sind recht gut zu erkennen. Damals waren Transistoren ähnlich teuer wie Röhren. Aus diesem Grund wurden die Verstärkerstufen sowohl für Aufnahme und Wiedergabe genutzt. Der lange Schalter, "AW-Schalter", schaltet die beiden Betriebsarten Aufnahme und Wiedergabe. Dieser ist mechanisch mit der Taste Aufnahme verbunden.
