Uher Tonbandgeräte



Repräsentativer aber nicht vollständiger Überblick über Uher Tonbandgeräte



Serie Report


Bild Report-S

Report 4000-S, Monogerät mit Gleichstrommotor.
Recht alte Report, eine der ersten, selten!
Baujahr ca. 1963, die Leiterplatte ist mit Germaniumtransistoren bestückt. Der Tastensatz ist aus hellem Kunststoff.

Nach Gebrauch den Hebel für die Geschwindigkeitsumschaltung immer in die obere Ruhestellung bringen! Dieser Hebel ist auch gleichzeitig der Ausschalter in Batteriebetrieb und Netzbetrieb. Niemals nur den Netzstecker vom Netzteil ziehen und den Hebel eingerastet lassen, weil sich sonst Dellen im Gummi des Rades Capstan bilden.

  Mehr Bilder und Infos, auch Elektronik und Antrieb.








Aufschlüsselung der Typennummern:
4000 Monogerät Halbspur
4200 Stereogerät Halbspur
4400 Stereogerät Viertelspur



Bild Report-L

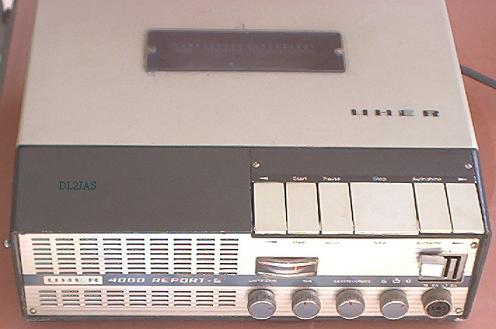

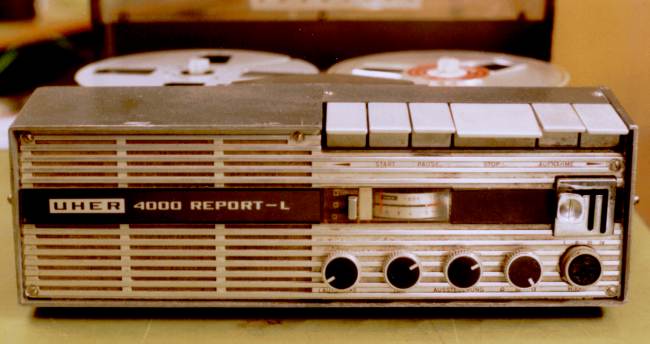

Die 4000 Report-L wurde etwa ab 1964 gebaut.
Sie hat schon ein Bandzählwerk.
Die Tasten sind im Gegensatz zur Report-S aus Aluminium.




















Beschreibung aller Reports:

Das Chassis besteht aus einem stabilen Aluminiumguss.
Die Mechanik wird durch einen sehr langlebigen geregelten Drehstrommotor angetrieben, Ausnahme Report S. Bei allen Geräten kann man die Bandgeschwindigkeiten 2,4 4,75 9,5 und 19 cm/sec einstellen. Stromversorgung 6/7,5 Volt über Batterien, Akku oder Netzteil 220 Volt, welches in das Batteriefach gesteckt wird. Mit Adapter kann man die Reports auch über 12 Volt Zigarettenanzünder betreiben.
Alle Reports sind voll transistorisiert und haben einen eingebauten Lautsprecher. Es sind Anschlüsse für Mikrofon, Radio, Plattenspieler und externe Lautsprecher vorhanden. Zusätzlich gibt es einen Anschluß für eine einfache Fernbedienung. Damit kann man das Gerät, z.B. mit einem Fußschalter oder Extraschalter am Mikro, aus Aufnahme oder Wiedergabe heraus auf Pause schalten. Nutzt man die Report als Diktiergerät, kann man bei einfacher Sprache mit 2,4 cm/sec 4 Stunden pro Seite aufzeichnen.



Bild 4400 REPORT STEREO IC

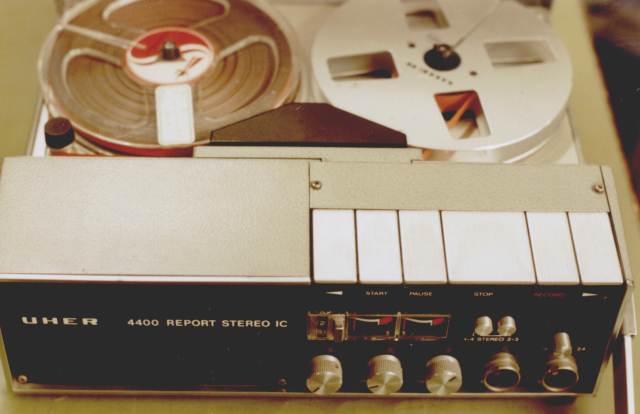

Hier ist eine 4400 Report Stereo IC zu sehen, 1/4spur stereo, natürlich auch durch Umschalten als Monogerät für 4 Spuren verwendbar.
Mit einem Band DP 26 kann man bei niedrigster Geschwindigkeit 16 Stunden aufzeichnen.
Das Gerät ist fast baugleich mit der 4400 Report Stereo.
Der Verstärker für die Lautsprecher wurde mit einem Integrierten Schaltkreis realisiert, damals absolutes Novum.
Auch die Geschwindigkeitsumschaltung ist etwas anders, der Hebel hat keine Ruhestellung mehr.








Report Monitor

Die Report Monitor ist sehr gut an den runden weißen Instrumenten zu erkennen. Die Mechanik ist fast identisch mit der der Vorgängermodelle.

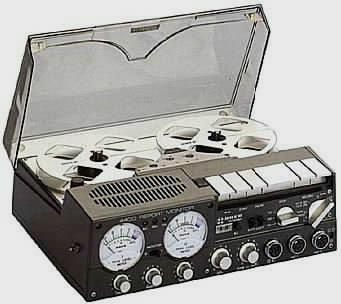

Dies ist eine 4400 Report Monitor neueren Datums. Nur neuere
Modelle haben eine Haube komplett aus Kunststoff. Die älteren
Hauben sind teils Metall, teils Kunststoff. Nur die neueren Modelle
haben über den Tasten eine Abdeckplatte, die mit einem
Schieber arretiert wird. Bei den älteren Modellen aus den 80'ern ist
die Abdeckplatte mit zwei Schrauben befestigt.
Die ersten Report Monitor gab es ab 1979, 4000, 4200 und 4400.













Die Geschwindigkeit wird im Gegensatz zu den Vorgängermodellen mit einem Drehknopf eingestellt.
Die eigentliche Neuerung ist die Bestückung mit getrennten Köpfen für Aufnahme und Wiedergabe. Dies ergibt wesentlich bessere Aufnahmen und man kann die Aufnahme vom Band direkt mithöhren, Monitorbetrieb. Daher auch die Bezeichnung Report Monitor. Beide Aussteuerungsanzeigen sind beleuchtbar. In der rechten Anzeige ist eine Spannungsanzeige integriert, um die Batteriespannung zu überprüfen. Neu ist der zusätzliche Master-Regler, zweiter Knopf von links.


Bild Kopfträger

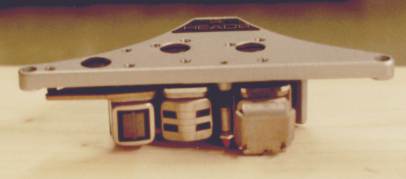

Dies ist ein Kopfträger halbspur der Monitor-Maschinen.
Links ist der Löschkopf, ein moderner Doppelspaltlöschkopf.
In der Mitte befindet sich der Aufnahmekopf.
Rechts ist der Wiedergabekopf  mit einer Brummklappe.
Sie schirmt den Kopf gegen magnetische Felder von außen ab.
Dieser Kopfträger ist auch in der Universal 6000 montiert.
Leider ist der Kopfträger nicht steckbar, wie z.B. bei Royal
oder Logic.



Die Elektronik wurde komplett überarbeitet, da ja getrennte Verstärker für Aufnahme und Wiedergabe nötig wurden. Die Umschaltung für Aufnahme und Wiedergabe erfolgt voll elektronisch. Bei den Vorgängermodellen wurden dafür lange Schalter, sogenannte AW-Schieber verwendet. Die Verstärker sind deutlich rauschärmer geworden.

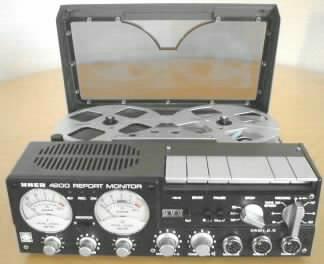

Dies ist eine 4200 Report Monitor, 1/2spur stereo. Sie ist etwas älter
als die 4400 Report Monitor im oberen Bild. Dies erkennt man an der
Haube, die noch teilweise aus Metall ist und an der mit zwei Schrauben
befestigten Abdeckplatte über den Tasten. Ansonsten sind aber
Mechanik und Elektronik baugleich.













Die Baureihe Report Monitor ist seit etwa 1980 im Handel. Man kann sie noch heute im ausgesuchten Fachhandel kaufen, Preis ca. 2000 Euro. Ein deutscher Büromaschinenhersteller hat damals die Firma Uher aus München aufgekauft und die Produktion weniger Modelle weitergeführt.

Stand 2007:

Frisch produzierte Geräte sollten nicht mehr verfügbar sein. 2006/2007 wurden offensichtlich die letzten Reports über ein sehr bekanntes Internetauktionshaus verkauft. Der Preis war je nach Gerätetyp in der Gegend um 500 Euro. Neupreis Ende der 90er war etwa 2800 DM.

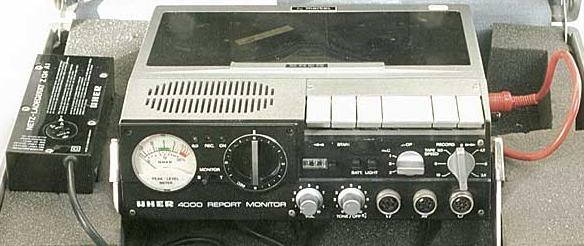

Diese 4000 Report Monitor
aus den 80ern ist ein
Monogerät halbspur. Man
sieht links das Netzteil und
rechts das Ladekabel für
Akkubetrieb. Die älteren
Modelle wie diese haben alle
ein helles graues Gehäuse, die
neueren dagegen haben ein
dunkles Gehäuse.





Es gibt noch Sondermodelle der Report, teils von Uher gebaut oder normale Reports von Spezialfirmen umgebaut. Als Beispiel sei die Synchro genannt. Sie läuft synchron zu einem Filmprojektor. Die Synchronisation kann man mit Perfoband erreichen. Es handelt sich dabei um normales Band, was perforiert ist.

Die Perforation wird optisch abgetastet und dient als zeitliche Referenz.


Bild Innenleben Monitor

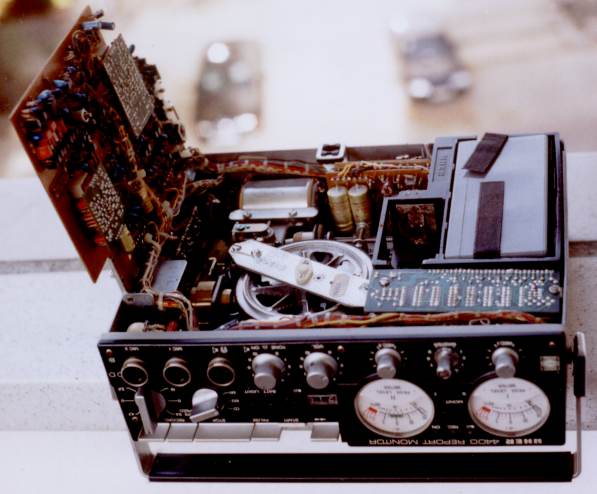

Hier sieht man das Innenleben einer Report Monitor.
Gut zu erkennen sind der Motor und das Schwungrad der Capstanwelle.
Diese Report ist mit einem Akku bestückt, Laufzeit bei vollem Akku ca. 10 Stunden.














6000 Report Universal

Das Gehäuse ist annähernd gleich geblieben, Mechanik und Elektronik wurden aber komplett überarbeitet.
Der Antrieb wird mit einem 3 Motoren-Laufwerk realisiert plus einem Servomotor, der die Andruckrolle einschwenkt. Ein Motor treibt die Capstanwelle an. Die anderen beiden Motoren sitzen direkt an den Wickeltellern. Auch die  6000er hat 4 Bandgeschwindigkeiten, allerdings 1,2 bis 9,5 cm/sec.
Beim Tastensatz ist eine Taste hinzugekommen, eine recht nützliche Funktion. Hält man die dritte Taste von rechts gedrückt, wird zurückgespult. Beim Loslassen geht die 6000 sofort in den Wiedergabemodus. Der Tastensatz besteht aus elektronischen Tipptasten. Die Ablaufsteuerung ist digital, jedoch ohne Mikroprozessor. Sämtliche Tastenfunktionen können von außen mit einer Fernsteuerung bedient werden.
Der oben abgebildete Kopfträger ist auch in der 6000. Bei der Elektronik ist einiges hinzugekommen, z.B. die ALC (Automatic Level Control). Sie ist sehr nützlich bei Mikrophonaufnahmen. Der Aufnahmepegel wird automatisch geregelt.
Sie verfügt auch über ein Rauschunterdrückungssystem, DNR (Dynamic Noise Reduction).
Die Maschine wird leider nicht mehr gebaut, obwohl sie die letzte Entwicklung in der Report-Serie ist.

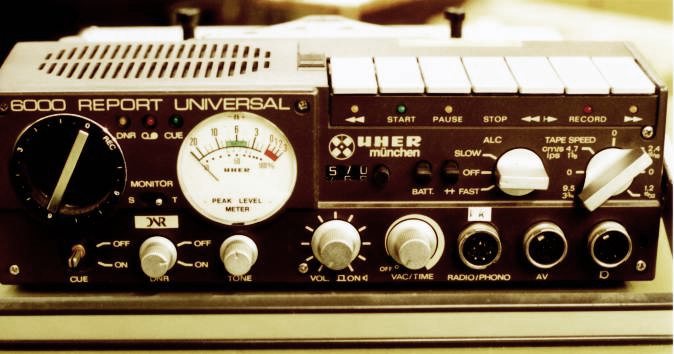

6000 Report Universal

- digitale Ablaufsteuerung
- fernbedienbar
- Rauschunterdrückung DNR
- 3 Motoren-Laufwerk
- ALC
- 1,2 bis 9,5 cm/sec











Hier ein Link zur Homepage von Anselm Rapp, der von 1962 bis 1980 bei Uher im Hauptwerk gearbeitet hat.
http://www.uher-erinnerungen.de
Zuletzt war er Fertigungsleiter für Uher Report. Es gibt viele Bilder zu sehen, z.B. von seinem damaligen Arbeitsplatz.




Einige Tips zu den Reportgeräten:

Verwenden Sie nur sinnvolles Bandmaterial! Ich habe die Erfahrung gemacht, daß das DP26 professional von BASF bei allen Reportgeräten sehr gute Werte liefert. Damit kann man eine Report Monitor auf 20 kHz schon bei 9,5 cm/sec einmessen. Dickeres Bandmaterial, wie z.B. LPR 35 oder gar Studioband mit 50 µm ist für die Reportgeräte eher ungeeignet. Dickes Band schmiegt sich nicht mehr ausreichend an die Köpfe an. Der Band/Kopf-Kontakt ist dann unzureichend. Die Folgen sind hörbare Aussetzer, besonders dann, wenn die Köpfe verschmutzt sind. Sie sollten häufig Bandführung, Andruckrolle und Köpfe reinigen, besonders bei Benutzung alten Bandmaterials.
Leider ist es schwierig, Originalersatzteile für Uher Tonbandgeräte zu besorgen. Ich habe schon mehrfach von einer Fachwerkstatt in der Nähe von Hannover Ersatzteile für meine Bandgeräte erhalten.
Meisterbetrieb Hilmar Krüger
Lindenalle 21
31535 Neustadt a. Rbge.

www.uher-reparatur.com

Die Firma macht einen recht kompetenten Eindruck und verkauft Uher Originalteile. Herr Krüger hat mir schon mehrfach telefonisch bei technischen Problemen geholfen.
